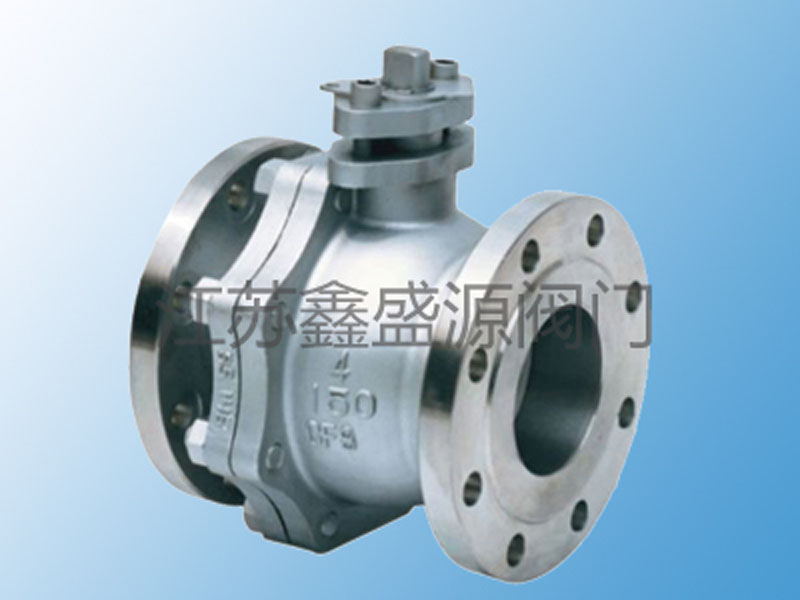

美标法兰球阀

    Q41F美标法兰球阀靠旋转阀芯来使阀门流通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
    Q41F美标法兰球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。Q41F美标法兰球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。Q41F美标法兰球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩，为了尽量改善此种情况，本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计，利用管道内压力推动球体，帮助密封。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀，考虑到介质压力不能确保阀座可靠密封，而预紧力长期使用后又会衰减，故对于低压、超低压或真空工况用球阀，采用弹簧加载的阀座密封结构，能确保球阀长期可靠的密封。Q41F美标法兰球阀适用介质：根据制造材质的不同可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
     Q41F美标法兰球阀技术规范：

Q41F美标法兰球阀试验压力：

Q41F美标法兰球阀主要零件材料：

Q41F美标法兰球阀主要外形及连接尺寸表：
