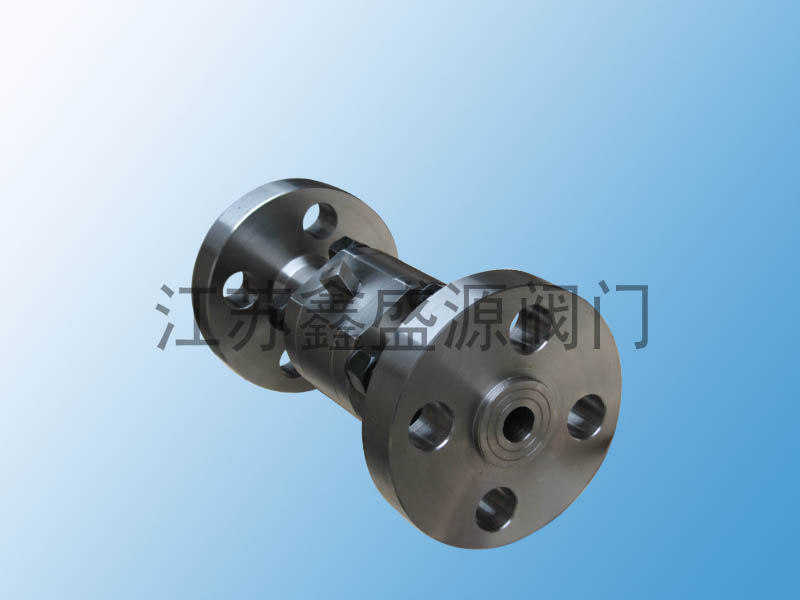

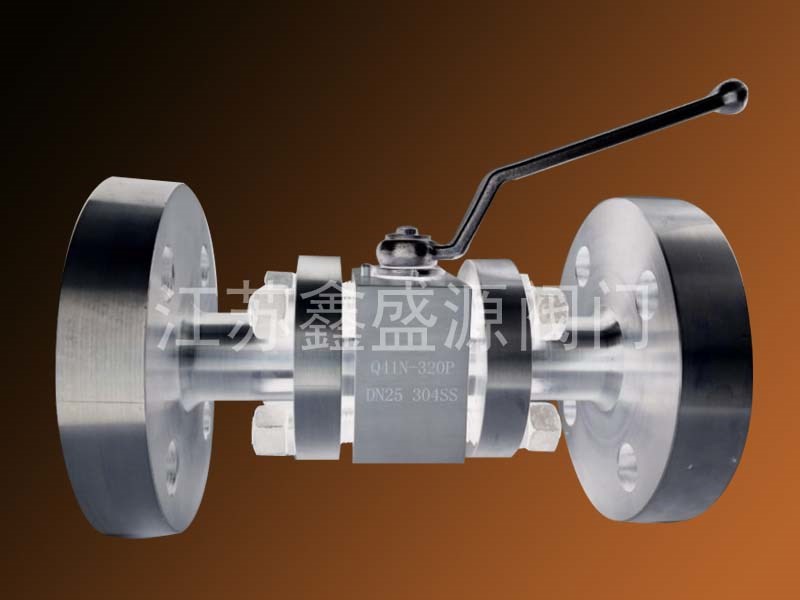

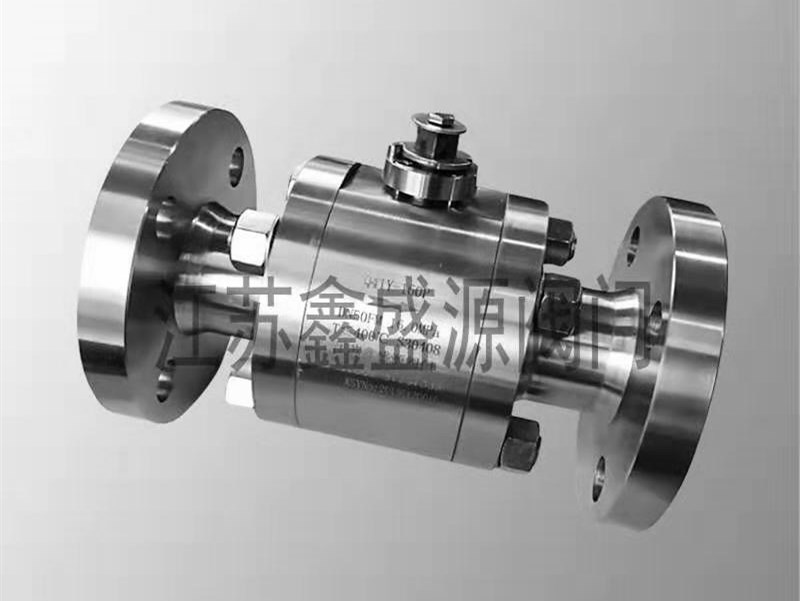

三段式法兰高压球阀
商品详情
性能特点
技术参数
Q41N三段式法兰高压球阀适用范围用于石油、化工、冶金,电力、医药、造纸、制糖、航空、食品、机械等工业自控管路系统中。产品别名:高压法兰球阀。连接形式:法兰。主体材料:奥氏体不锈钢或碳钢。公称通径:DN50。适用介质油﹑水﹑气等多种非腐蚀性或腐蚀性介质。压力范围:1.6~42(Mpa)。适用温度:-20℃~ 1200℃(℃)。材质:不锈钢。压力环境:常压,(高压)可订货。工作温度:高温,(低温)可定货。标准:国标(美标)(非标)。类型:直通式。外形:中型。流动方向:直通。驱动方式:手动。
适用介质:油﹑水﹑气等多种非腐蚀性或腐蚀性介质(强腐蚀性介质)
适用温度:-20℃~440℃ -70℃~-240℃
制造材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L
定做压力:0—100MPa
Q41N三段式法兰高压球阀特点:
1、本产品所有部件均为锻件。
2、采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。
Q41N三段式法兰高压球阀主要零件材料:
零件名称 | 材质 | |
GB | ASTM | |
阀体、阀盖 | WCB | A216-WCB |
密封圈 | 尼龙 | 尼龙 |
球体 | 1Cr18Ni9Ti | SS 304 |
阀座、阀杆 | 2Cr13 | A246-416 |
O形圈 | 橡胶 | 橡胶 |
双头螺栓 | 35CrMoA | A193-B7 |
Q41N三段式法兰高压球阀主要性能规范:
公称压力PN | 16 | 32 | MPa |
强度试验压力PT | 24 | 48 | MPa |
低压密封试验力 | 0.6 | MPa | |
高压密封试验力 | 17.6 | 35.2 | MPa |
适用介质 | 水、油品、蒸汽 | ||
适用温度 | -40~80℃ |
Q41N三段式法兰高压球阀主要连接尺寸:
公称 压力 | 公称 通径 | 主要尺寸 | ||||||||||||||
L | L1 | D | D1 | H | W | M | D2 | b | Z-Φd | |||||||
法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | 对焊 | 法兰 | ||||||
16.0 | 10 | 210 | 150 | 52 | 60 | 95 | 90 | 60 | 18 | 77 | 58 | 220 | M24×2 | 18 | 20 | 3-18 |
15 | 230 | 170 | 62 | 70 | 95 | 100 | 60 | 23 | 85 | 62 | 220 | M24×2 | 20 | 20 | 3-18 | |
20 | 240 | 190 | 73 | 80 | 105 | 110 | 68 | 29 | 94 | 75 | 250 | M33×2 | 28 | 20 | 3-18 | |
25 | 260 | 205 | 77 | 95 | 105 | 115 | 68 | 36 | 100 | 80 | 250 | M33×2 | 28 | 22 | 3-18 | |
32 | 300 | 230 | 100 | 110 | 115 | 150 | 80 | 43 | 120 | 96 | 300 | M42×2 | 38 | 24 | 4-18 | |
40 | 260 | 110 | 120 | 165 | 170 | 115 | 49 | 150 | 111 | 400 | M52×2 | 48 | 30 | 6-26 | ||
50 | 400 | 330 | 130 | 140 | 165 | 200 | 115 | 61 | 165 | 128 | 450 | M64×3 | 58 | 32 | 6-26 | |
65 | 490 | 360 | 140 | 150 | 200 | 225 | 145 | 80 | 180 | 180 | 500 | M80×3 | 74 | 40 | 6-29 | |
80 | 580 | 380 | 150 | 160 | 225 | 270 | 170 | 105 | 200 | 200 | 600 | M100×3 | 94 | 50 | 6-33 | |
100 | 620 | 430 | 178 | 188 | 260 | 320 | 195 | 118 | 245 | 245 | 800 | M125×4 | 115 | 60 | 6-36 | |
32.0 | 10 | 210 | 150 | 52 | 60 | 95 | 90 | 60 | 18 | 77 | 58 | 220 | M24×2 | 18 | 20 | 3-18 |
15 | 230 | 170 | 62 | 70 | 105 | 100 | 68 | 23 | 85 | 62 | 220 | M33×2 | 28 | 20 | 3-18 | |
20 | 240 | 190 | 73 | 80 | 105 | 110 | 68 | 29 | 94 | 75 | 250 | M33×2 | 28 | 20 | 3-18 | |
25 | 260 | 205 | 77 | 95 | 115 | 115 | 80 | 36 | 100 | 80 | 250 | M42×2 | 35 | 25 | 4-18 | |
32 | 300 | 230 | 100 | 110 | 165 | 150 | 115 | 43 | 120 | 96 | 300 | M52×2 | 41 | 30 | 4-22 | |
40 | 350 | 260 | 110 | 120 | 165 | 170 | 115 | 49 | 150 | 111 | 400 | M64×3 | 47 | 35 | 6-26 | |
50 | 400 | 330 | 130 | 140 | 200 | 200 | 145 | 61 | 165 | 128 | 450 | M80×3 | 70 | 40 | 6-29 | |
65 | 490 | 360 | 140 | 150 | 225 | 225 | 170 | 80 | 180 | 180 | 500 | M100×3 | 90 | 50 | 6-33 | |
80 | 580 | 380 | 150 | 160 | 260 | 270 | 195 | 105 | 200 | 200 | 600 | M125×4 | 112 | 55 | 6-36 | |
100 | 620 | 430 | 178 | 188 | 300 | 320 | 235 | 118 | 245 | 245 | 800 | M155×4 | 135 | 65 | 8-36 |
