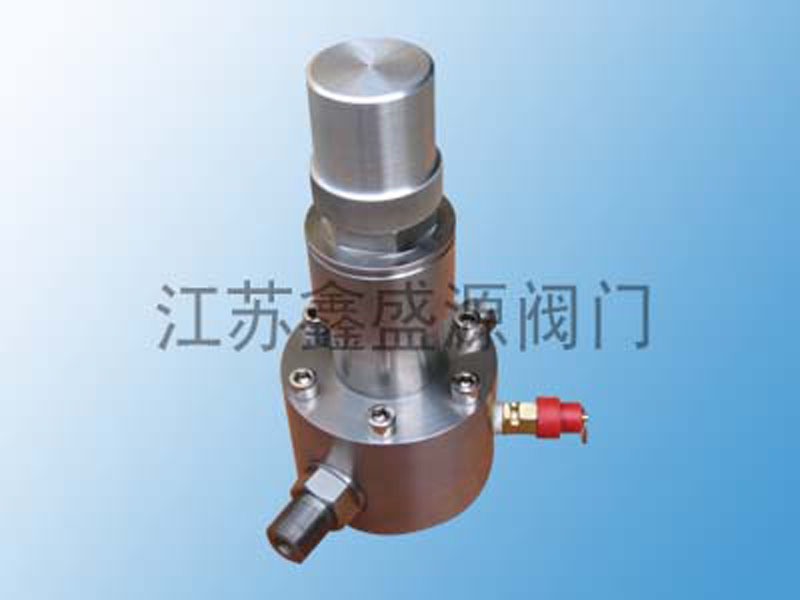

CNG天然气调压阀

未进气状态：

       一级膜片在一级弹簧预应力的作用下，使一级杠杆组中的杠杆与进气阀芯的钢球保特一定的间隙，阀口处于常开状态。
       二级膜片在二级弹簧的作用下，将二级杠杆一端下移，使二级阀口处于常开状况。
       三级杠杆在弹簧张力作用下，使三级杠杆与阀座处于常闭。

进气及工作状态：

       当25Mpa天然气通过进气阀芯组进入一级减压腔使一级膜片逐步上移，当一级减压腔气压达到一定值，膜片的推力完全克服一级弹簧的预紧力时，作用于杠杆的合力矩使阀芯关闭阀口。燃气流量随发动机负荷变化而变化，在弹簧与膜片相互作用下，阀口随时变化开度，使输出压力稳定在0.4～0.6Mpa，完成一级减压。
       经过一级减压的气体进入二级减压腔，随发动机负荷的变化，二级膜片通过二级传动杆带动二级杠杆的阀片（阀门）调节二级阀口的开度。随着三级减压腔流量的变化不断改变二级阀口的开度，保特输出压力在0.08Mpa左右。
       在只进气状态下，二级减压腔的气体克服三级调节弹簧的张力，打开三级阀座进入三级减压腔，使三级减压腔的压力稳定在0.3～0.5KPa。当发动机起动时，有0.5Kpa的低压天然气进入发动机，便于起动。发动机运转产生真空吸力将三级膜片吸向下方，三级膜片组推动三级杠杆，打开三级阀座，二级减压腔的气体进入三级减压腔，混合气由低压出气口经低压管动力阀进入发动机。三级阀口的开度随发机负荷吸气负压的变化而变化，以满足发动机的各种工况所需要的燃气流量。

减压器各级背压腔：

       一级背压腔大气通孔在一级减压器上盖上；二级背压腔大气通道在二级内盖上；三级背压腔大气通孔在三级底盖侧面上。要使减压器工作正常须保持背压腔大气通孔畅通。

CNG调压阀

CNG调压阀，也称为减压阀，是压缩天然气（CNG）系统中一个关键的压力控制设备。它的核心作用是将来自储气瓶或储气装置的高压天然气，稳定地降低到下游设备或发动机所需的安全工作压力。

为让你对CNG调压阀有个快速的整体印象，这里汇总了其主要类型和核心特点：

CNG调压阀主要类型 核心特点 典型应用场景

电控调压阀 内置电控元件（如电磁阀），输出压力稳定，响应迅速 车用燃气系统（如叉车、公交车）

CNG调压阀高压力/大流量调压阀 耐受极高的进口压力，Cv值（流量系数）高，例如Cv=0.80或2.0的型号 CNG加气站、灭火系统

自力式调压阀 无需外部电源，利用介质自身能量工作，维护简便 燃气输配管网、撬装调压设备

CNG调压阀精密流量调节阀 采用比例平衡阀等技术，实现流量自动化控制 对燃气控制精度要求高的发动机

除了表格中提到的主要类型，一款合格的CNG调压阀通常还具备以下部分或全部特性，以确保其安全稳定地运行：

· CNG调压阀关键安全设计：许多调压阀会集成内置安全阀（如整体式高流量释压阀），在出口压力异常升高时泄放压力。部分产品还提供高压切断电磁阀作为可选件，在紧急情况下快速切断气源。

· CNG调压阀材料与介质处理：阀体可能采用铝制、不锈钢（如303、316不锈钢）或黄铜制造。与非金属密封材料（如CTFE、Teflon®、Viton®）配合，能确保良好的耐腐蚀性和密封性。许多调压阀还内置了过滤器（例如40微米的热烧结过滤器），以保护下游部件。

· CNG调压阀温度管理与接口：由于CNG减压过程会吸收大量热量，一些调压阀设计了冷却水通道，可与发动机的冷却系统连接，防止结冰。接口方面，通常提供SAE、NPTF等多种螺纹接口选项，以适应不同的管路设计。

· CNG调压阀合规与认证：在选型时，需要注意产品是否符合相关的行业标准，常见的认证包括 ISO 15500、NGV 3-1 和ECE R110等。

CNG调压阀

掌握CNG调压阀相关的英文术语，有助于你阅读技术文档或进行沟通。

核心术语与产品名称英译

· CNG调压阀/减压阀：

  · CNG Pressure Regulator

  · CNG Pressure Reducing Valve

  · Natural Gas Pressure Regulator (用于天然气领域)

· CNG调压阀主要类型：

  · 电控调压阀：Electronically Controlled Pressure Regulator

  · 自力式调压阀：Self-operated Pressure Regulator 或 Dome Loaded Pressure Regulator

  · 弹簧式调压阀：Spring Loaded Pressure Regulator

  · 精密流量调节阀：Precision Flow Control Pressure Regulator

· 关键部件：

  · 膜片：Diaphragm

  · 阀芯：Valve Core 或 Valve Plug

  · 阀座：Valve Seat

  · 过滤器：Filter 或 Strainer

  · 电磁阀：Solenoid Valve

  · 泄压阀/安全阀：Relief Valve 或 Safety Valve

CNG调压阀技术参数与性能

· 输入/进口压力：Inlet Pressure / Input Pressure

· 输出/出口压力：Outlet Pressure / Output Pressure

· 工作压力：Maximum Working Pressure

· CNG调压阀压力单位：

  · psi (磅/平方英寸)

  · bar

  · MPa (兆帕)

  · kPa (千帕)

· CNG调压阀流量：

  · Flow Rate / Flow Capacity

  · 流量系数：Cv Value

· 泄漏率：Leakage Rate
