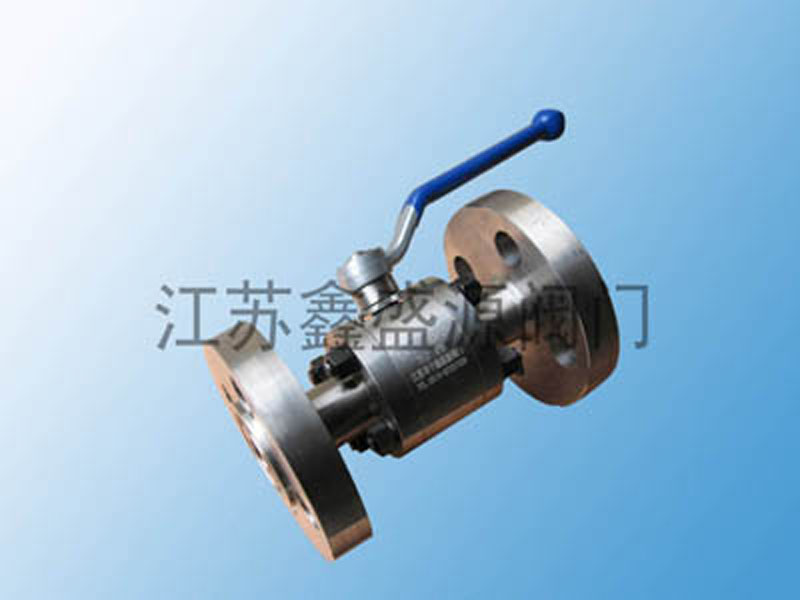

CNG法兰三段式高压球阀

Q41型燃气球阀适用于中、小口径管路的各种压力、温度的液化石油专用气、燃气介质下控制接通或截断管路的启闭装置；靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制。采用90°传动，故开关方便迅速，可以实行快速启闭。

操作原理和结构说明：

  1、球阀通道平整光滑便于管道扫线清洗，可以输送浆液及固体颗粒等介质。
  2、采用PTFE(特氟隆)等材料作为密封，具有良好润滑性和弹性，与球体摩擦系小，使用寿命长。
  3、启闭迅速,启闭时只需把球体转动90°，方便而迅速。
  4、球阀的流体阻力小，全开时球体通道、阀体通道和连接管道的截面积相等，并且成直线想通，介质流过阀，相当于流过一段直通的管子，在各类阀门中球阀的流体阻力很小。

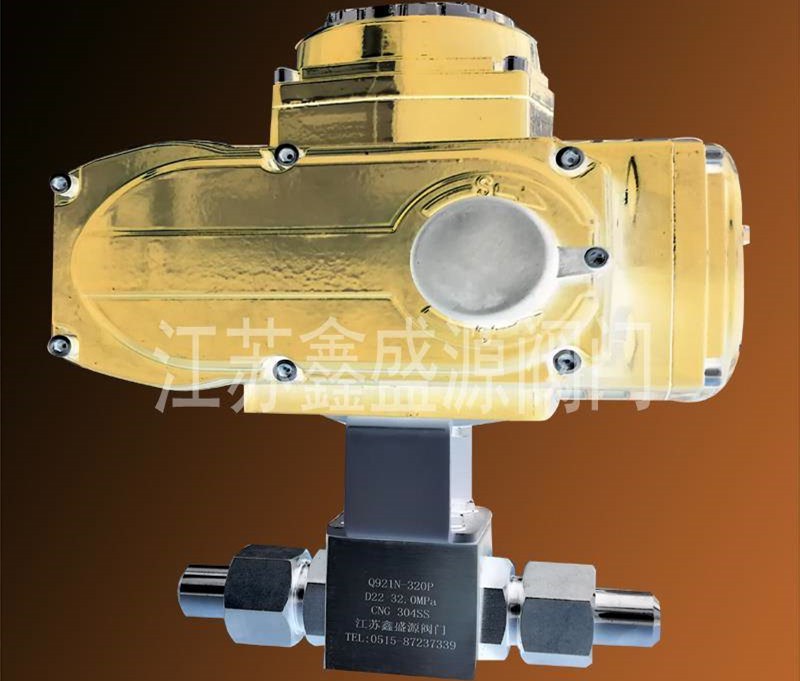

  5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制，能满足用户的各种工况使用要求。

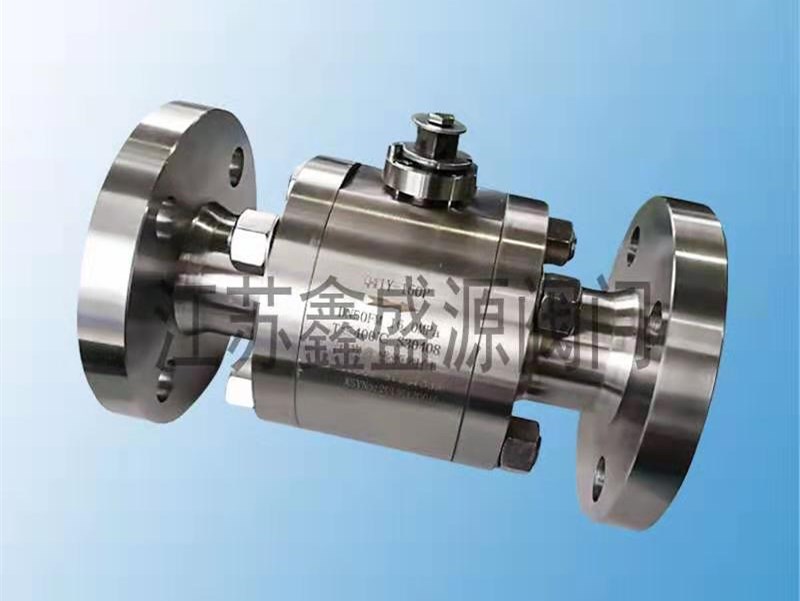

CNG法兰三段式高压球阀

CNG法兰三段式高压球阀是专为压缩天然气（CNG）高压管路设计的一种阀门。它属于固定球球阀，主要依靠金属对金属的密封，通过两者之间的硬度差、压力差和微量伸缩来确保紧密吻合，使其特别耐磨和耐高温。

CNG法兰三段式高压球阀维度 关键信息

主要作用 用于CNG加气站等高压管路，截断或接通介质，也可用于流体的调节与控制。

CNG法兰三段式高压球阀典型结构 三段式阀体：由三部分阀体模块用高强度螺栓固定连接，结构紧凑，便于装配和维修。

核心特点 密封稳定：采用特殊的密封材料（如尼龙、增强聚四氟乙烯），能耐高压、耐低温、耐腐蚀。防火与防静电：按相关标准设计，火灾后仍能保持一定密封性，并导出静电。流体阻力小：全通径设计流阻极小。

CNG法兰三段式高压球阀常见材质 阀体：锻钢、不锈钢（304、316、316L）。密封件：聚四氟乙烯（PTFE）、增强聚四氟乙烯、尼龙（如美国MTU材料）。

CNG法兰三段式高压球阀主要连接方式 法兰连接。

主要技术参数 公称压力 (PN)：例如16.0, 32.0 MPa。公称通径 (DN)：常见DN10~DN100/200。适用温度：例如-20℃ ~ 232℃ ~ 350℃ 或 -40℃ ~ +180℃。

CNG法兰三段式高压球阀核心术语与产品名称英译

  · CNG Flanged Three-Piece High-Pressure Ball Valve (常用且准确)

  · Three-Piece High-Pressure Flanged Ball Valve for CNG

· 高压球阀：High-Pressure Ball Valve

· 法兰式高压球阀：Flanged High-Pressure Ball Valve

· 天然气高压球阀：Natural Gas High-Pressure Ball Valve

CNG法兰三段式高压球阀技术参数与部件英译

· 公称压力：Nominal Pressure (PN)

· 公称通径：Nominal Diameter (DN)

· 法兰连接：Flanged Connection

· 阀体：Valve Body

· 球体：Ball

· 阀杆：Stem / Valve Stem

· 密封圈：Sealing Ring / Seal Ring

· 聚四氟乙烯：Polytetrafluoroethylene (PTFE)

在选型和使用CNG法兰三段式高压球阀时，以下几点需要特别关注：

· 合规与认证：注意产品是否符合所需的标准，如GB12237、API 6D 以及防火设计标准API 6FA和API 607。

· 介质兼容性：确保阀门材料与所处理的CNG介质兼容。

· 压力与温度匹配：阀门工作压力和温度范围须满足系统要求。
