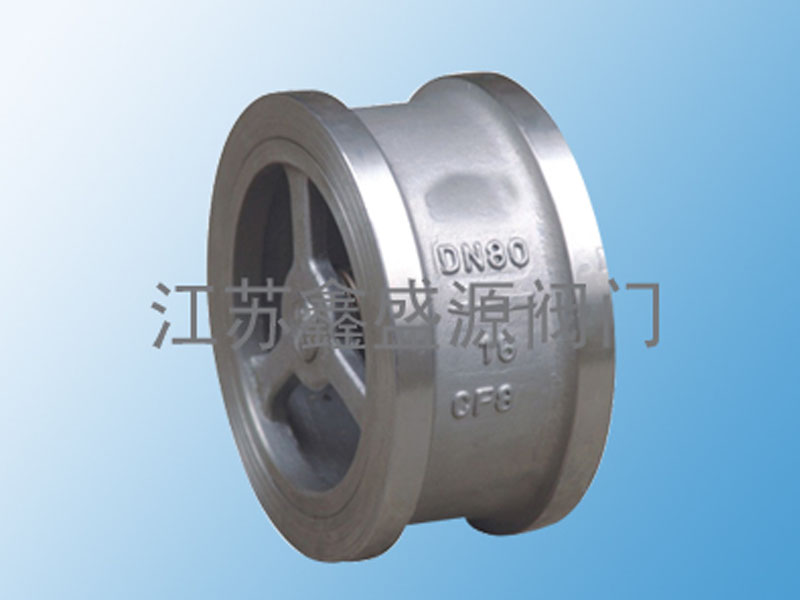

H71W对夹式止回阀

产品概况：

       产品名称：H71W对夹式止回阀
       产品型号：H71W、H71H、H71X
       产品口径：DN15～DN800
       产品压力：0.6～42.0MPa
       产品材质：铸钢、不锈钢、合金钢等

产品简介：

       制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
       阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
       工作压力：1.0Mpa-50.0Mpa。
       工作温度：-196℃-650℃。
       连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
       驱动方式：手动、气动、液动、电动。

产品介绍：

       针对国内传统使用的H41型法兰连接升降式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了对夹式止回阀系列，H71对夹式升降式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。

应用范围：

       对夹升降式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

结构特点：

       1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
       2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
       3. 阀瓣关闭快速，水锤压力小；
       4. 水平管道或垂直管道均可使用，安装方便；
       5. 对夹升降式止回阀流道通畅、流体阻力小；
       6. 动作灵敏、密封性能好；
       7. 阀瓣行程短、关阀冲击力小；
       8. 整体结构、简单紧凑、造型美观；
       9. 使用寿命长、可靠性高。

标准规范：

       设计制造标准：JB/T 8937
       结构长度标准：GB/T 12221-2005
       连接法兰标准：GB/T 9113
       压力温度等级：GB/T 12224-2005
       试验检验标准：GB/T 13927-2008

流体力学性能：

主要连接尺寸：
