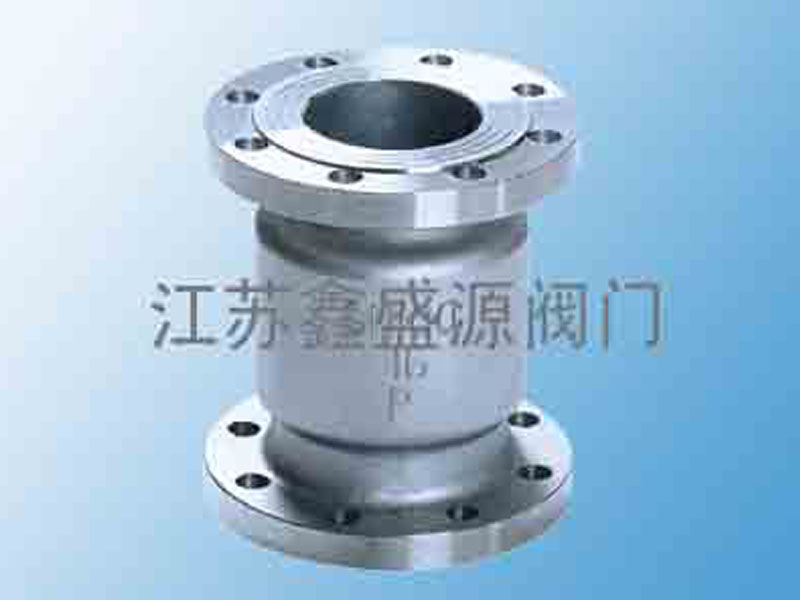

H42W立式止回阀
商品详情
性能特点
技术参数
产品说明：
H42W立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
产品名称：旋启式止回阀,升降式止回阀
产品型号：H44，H41
连接方式：螺纹 卡套 焊接 法兰
压力等级：1.0MPa~ 16.0MPa
产品规格：DN10 ~ 350mm
产品材质：WCB碳钢,不锈钢，铬钼钢等等
适用温度：≤425 ℃
适用介质：水、石油、天然气等
主要外形尺寸和连接尺寸：
| 型号 | 公称通径 DN(mm) | 尺寸(mm) | ||||||||
| L | D | D1 | D2 | b | f | Z-Φ | ||||
| 1 | 2 | 3 | ||||||||
| H42W-25P H42W-25R | 15 | - | 85 | 85 | 95 | 65 | 45 | 16 | - | 4-Φ14 |
| 20 | - | 95 | 95 | 105 | 75 | 55 | 16 | - | 4-Φ14 | |
| 25 | - | 100 | 105 | 115 | 85 | 65 | 16 | - | 4-Φ14 | |
| 32 | - | 105 | 150 | 135 | 100 | 78 | 16 | - | 4-Φ14 | |
| 40 | - | 115 | 160 | 145 | 110 | 88 | 18 | - | 4-Φ14 | |
| 50 | 140 | 125 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Φ14 | |
| 65 | 160 | 145 | 180 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | |
| 80 | 185 | 155 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | |
| 100 | 210 | 210 | 210 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 | |
| 125 | - | 275 | 275 | 275 | 220 | 188 | 28 | 3 | 8-Φ25 | |
| 150 | 300 | 225 | 300 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | |
| 200 | 380 | 380 | 380 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | |
